Câbles thermiques
Les câbles thermiques sont fabriqués comme fils de Litz et comme fils massifs avec des isolations et des armatures différents. Conformément à la norme CEI / EN 60584-3, les câbles thermiques sont marqués de la lettre « X » indiquée après les lettres d’identification du couple thermoélectrique (par exemple « KX »). Les fils électriques des câbles thermiques (c’est-à-dire les cordons flexibles ou les câbles massifs) sont composés de matériaux qui ont la même composition chimique nominale que les matériaux originaux des couples thermoélectriques correspondants selon la norme CEI / EN 60584-1.
Le câble thermique est disponible pour les types de couples thermoélectriques K, N, J, T et E (tous conformes à la norme CEI / EN 60584-1).
Le tableau 1 ci-dessous donne un aperçu des matériaux et des classes de précision des câbles thermiques avec leurs différents couples thermoélectriques correspondants.
Type | Classe de précision | Plage de température d’utilisation | Température du point de mesure | |
1 | 2 | |||
JX | ±85 µV (± 1,5 °C) | ±140 µV (±2,5 °C) | de -25 °C à 200 °C | 500 °C |
TX | ±30 µV (± 0,5 °C) | ±60 µV (± 1,0 °C) | de -25 °C à 100 °C | 300 °C |
EX | ±120 µV (± 1,5 °C) | ±200 µV (± 2,5 °C) | de -25 °C à 200 °C | 500 °C |
KX | ±60 µV (± 1,5 °C) | ±100 µV (± 2,5 °C) | de -25 °C à 200 °C | 900 °C |
NX | ±60 µV (± 1,5 °C) | ±100 µV (± 2,5 °C) | de -25 °C à 200 °C | 900 °C |
KCA |
| ±100 µV (± 2,5 °C) | de -0 °C à 150 °C | 900 °C |
KCB |
| ±100 µV (± 2,5 °C) | de -0 °C à 100 °C | 900 °C |
NC |
| ±100 µV (± 2,5 °C) | de -0 °C à 150 °C | 900 °C |
RCA |
| ±30 µV (± 2,5 °C) | de -0 °C à 100 °C | 1000 °C |
RCB |
| ±60 µV (± 5,0 °C) | de -0 °C à 200 °C | 1000 °C |
SCA |
| ±30 µV (± 2,5 °C) | de -0 °C à 100 °C | 1000 °C |
SCB |
| ±60 µV (± 5,0 °C) | de -0 °C à 200 °C | 1000 °C |
Source : données de la norme CEI / EN 60584-3:2008 chapitre 5.3
Remarques :
Le domaine d’utilisation doit être réduit en fonction du matériau isolant. Avec les couples thermoélectriques de type B, on peut utiliser un câble composé de deux fils de cuivre. L’écart maximum supplémentaire à attendre à l’intérieur de la plaque de température de l'application de 0 °C à + 100 °C est de 40 µV. La valeur correspondante de la température est de 3,5 °C si le point de mesure du couple thermoélectrique a atteint une température de 1 400 °C.

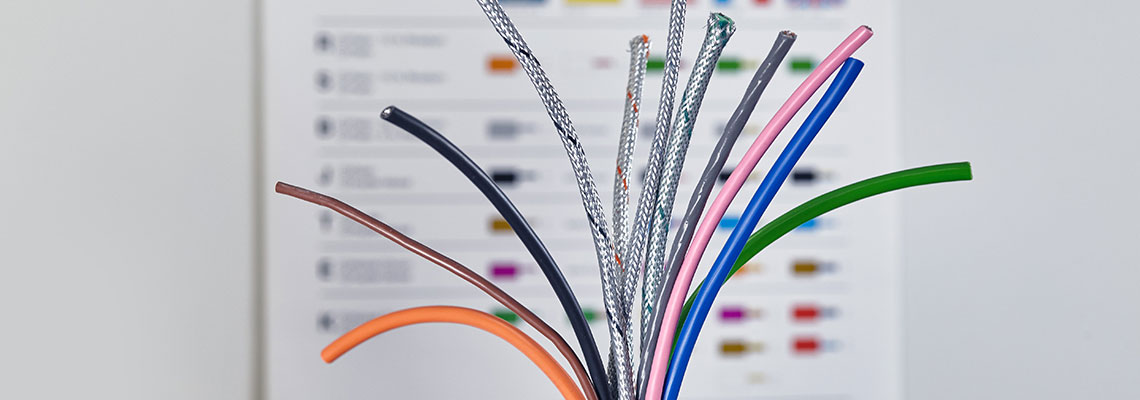

Les câbles thermiques indiqués dans la liste sont disponibles dans les couleurs d’identification conformes à la norme CEI / EN 60584-3. Sur demande, les câbles peuvent également être fournis dans d’autres couleurs.
Type de couple thermoélectrique | Marquage en couleur du fil positif et de la gaine | Marquage en couleur du fil négatif |
J | noir | blanc |
T | marron | blanc |
E | violet | blanc |
K | Vert | blanc |
N | rose | blanc |
R | orange | blanc |
S | orange | blanc |
B | gris | blanc |
Source : données de la norme CEI / EN 60584-3:2008 chapitre 5.3
