Thermocouple

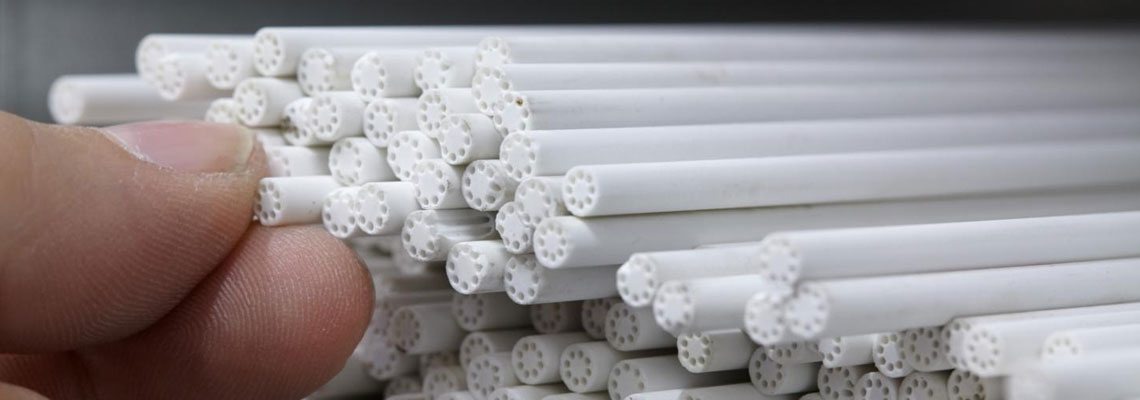

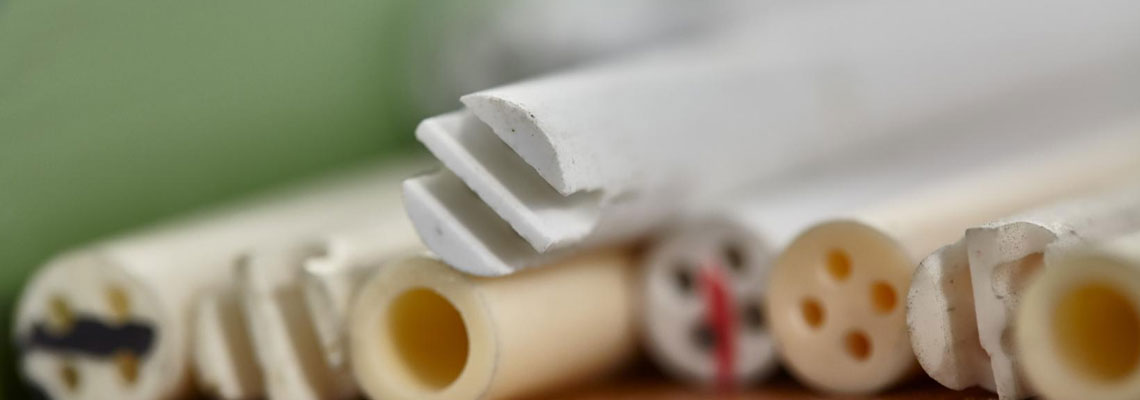

Les thermocouples sont composés d’une armature de garde selon DIN EN 50446, d’un palpeur échangeable selon DIN 43735 ou d’un couple thermoélectrique isolé par une tige isolante en céramique.

L’illustration représente un exemple de thermocouple

avec une armature de garde de forme AKK présentant la structure suivante :

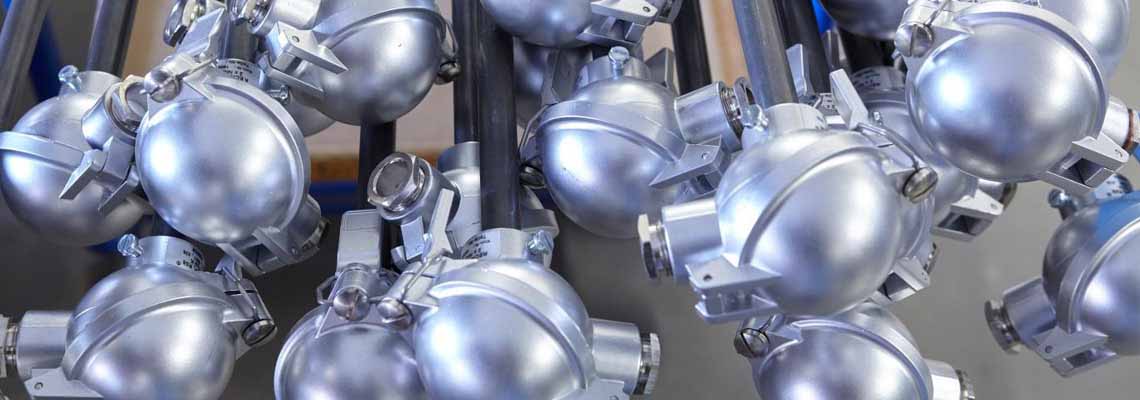

Thermocouple de forme AKK avec tube de protection en céramique, tuyau de support en métal, un couple thermoélectrique selon CEI/EN 60584-1 et une extrémité de connexion de forme A.

L’usinage de matériaux extrêmement exigeants permet d’utiliser nos thermocouples dans des fluides de jusqu'à plus de 1 600°C. Ces thermocouples sont disponibles dans les types K, N, R, S et B suivants.

Pour la fabrication du verre, nous vous proposons une forme de construction particulière avec une pointe en platine étant donné que la fabrication du verre dépend fortement de la température. De très légères variations de la structure de la température déjà peuvent influencer la qualité du thermocouple. Lors de la mesure de la température dans du verre en fusion, on utilise de préférence un thermocouple de type B. La durée de vie des thermocouples est nettement prolongée par l’utilisation de pointes en platine. Les thermocouples à pointes en platine peuvent être utilisés dans des coulées de jusqu'à 1 650 °C selon le modèle et le type de verre, les platines avec un taux de rhodium plus élevé ont alors une durée de vie plus longue. Le thermocouple peut également être réalisé comme modèle d’élément multiple (en règle générale comme élément triple). Il est ainsi possible d’obtenir un meilleur contrôle de la répartition de la température dans le verre en fusion au moyen de différentes profondeurs d'immersion. Le thermocouples décrit ci-dessous correspond au type S ou R de la classe 1 selon la norme CEI/EN 60584-1, pour le type B de la classe 2.

Il existe un grand nombre de possibilités techniques pour fixer des capteurs de température à leur lieu d’exploitation. Les thermomètres à résistance et les armatures de garde présentés dans cette liste sont en général visés, flasqués ou soudés en raison de leur forme. Les armatures de garde de formes 1, 2 et 3 également, pour lesquelles le mode de fixation n’est pas imposé par la forme de leur construction contrairement aux autres armatures de garde illustrées, sont en général flasquées ou visées sur leur lieu d'exploitation à l’aide d'accessoires (bride de butée, manchon de raccordement ou raccord à manchon de compression).
