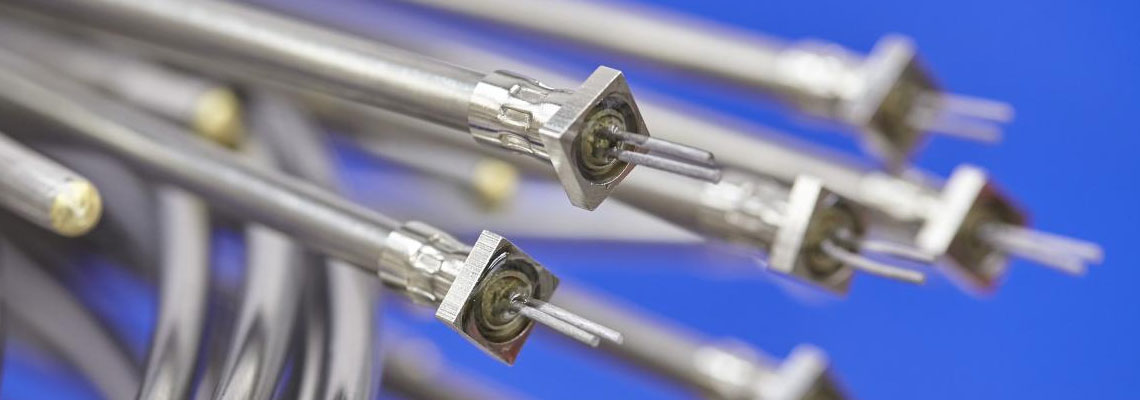

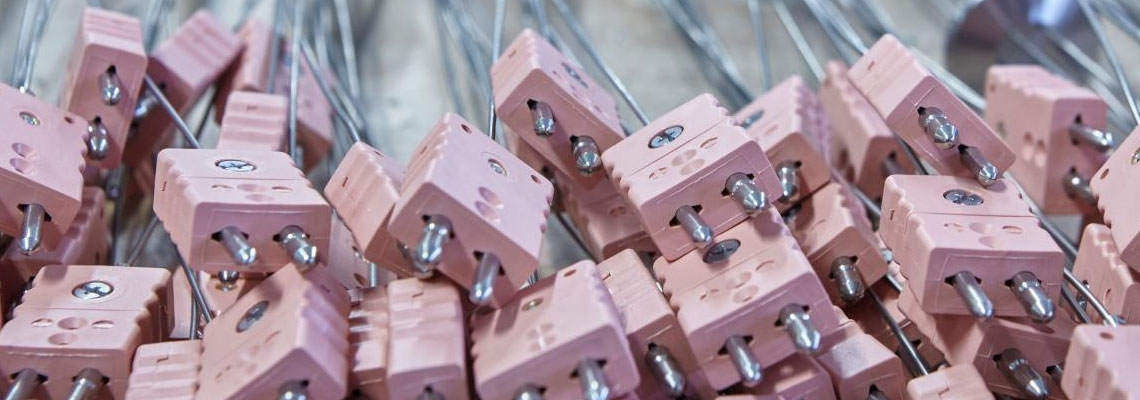

Thermocouple à enveloppe

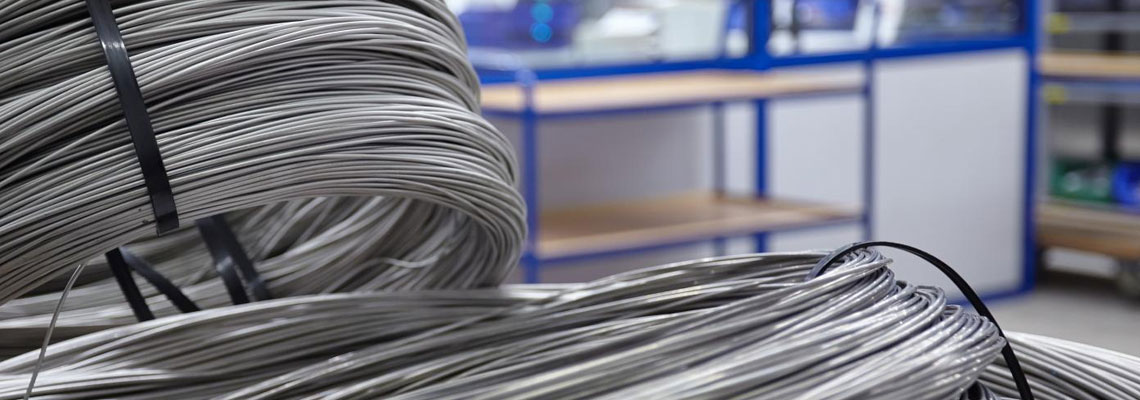

Pour la fabrication de thermocouples à enveloppe, on utilise un câble à gaine composé d’un tuyau en métal résistant à la chaleur et à la corrosion (tuyau de gaine) dans lequel le couple thermoélectrique est entouré de tous les côtés par une poudre isolante minérale (MgO2 par exemple) fortement comprimée. Grâce à cette poudre, les fils du thermocouple à enveloppe sont isolés aussi bien les uns des autres que du tuyau de gaine. Le diamètre extérieur du tuyau de gaine du thermocouple à enveloppe peut mesurer de 0,15 mm à 10,5 mm. De tels câbles à gaines pour thermocouples à enveloppe sont fabriqués selon un processus spécial au cours duquel l’ensemble de tous les matériaux (tuyau de gaine, isolation et fil de thermocouple) subissent des étapes de déformations adaptées (par exemple laminage et étirement avec incandescence intermédiaire) puis sont étirés d’un diamètre extérieur de 15 à 25 mm environ au diamètre final désiré et enroulés en même temps en couronnes de câbles. La géométrie des thermocouples à enveloppe reste inchangée pendant ce processus d’étirement c’est-à-dire que la relation entre l’épaisseur et la résistance de la paroi ainsi qu’entre l’épaisseur de l’isolation et le diamètre des fils de thermocouple reste toujours la même. Nous fournissons le matériau de la gaine ainsi fabriqué comme marchandise en rouleau confectionnée selon les souhaits du client et usiné comme thermocouple à enveloppe. Les couples thermoélectriques sont alors soudés ensemble sur une extrémité (point de soudure / point de mesure) puis marqués selon leur diamètre d’une pastille du même matériau que la gaine et à nouveau fermés hermétiquement pour qu’ils soient étanches aux gaz puis usinés en thermocouples à enveloppe selon CEI/EN 61515. Les matériaux de la gaine extérieure sont traités plus en détails dans le paragraphe « Données techniques ». Les tensions thermoélectriques et les tolérances de nos thermocouples à enveloppe sont conformes à la norme DIN EN 60584-1. Lors du traitement du matériau d’un thermocouple à enveloppe, il faut veiller à respecter un délai de séchage suffisant.

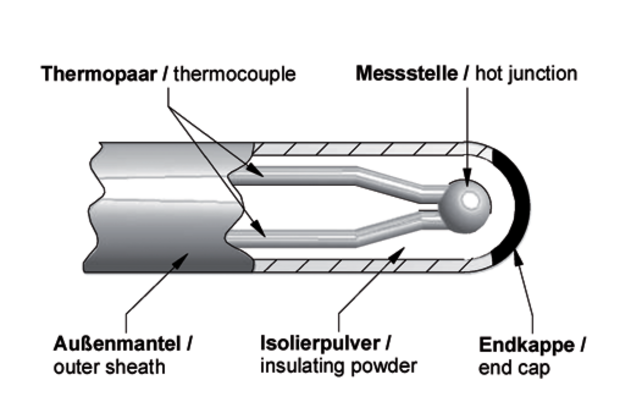

Le thermocouple à enveloppe peut être fabriqué isolé ainsi que soudé au sol.

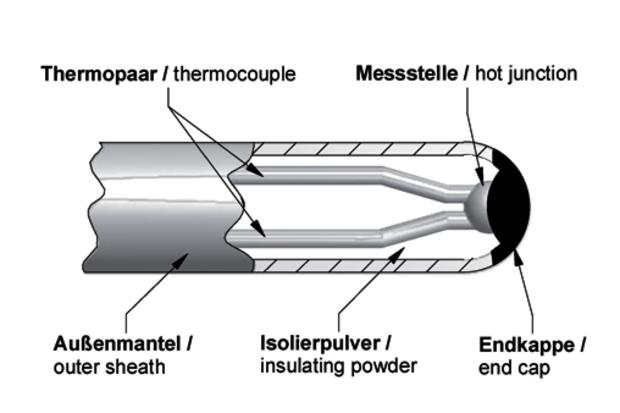

Le modèle soudé au sol donne au thermocouple à enveloppe une réaction plus rapide.
